概 述

選煤廠回收濃縮底流煤泥的壓濾機為快開式高壓diaphragm filter press，底流泵將濃縮底流輸送至壓濾車間煤泥桶，壓濾入料泵再將煤泥桶內的煤泥水輸送至Fully automatic filter press。壓濾機具有部分自動控制功能，但底流泵需要人工開停，進漿時需隨時觀察底流泵控制箱的煤泥桶液位指示燈，低位燈亮時開啟底流泵，高位燈亮時關閉底流泵；壓濾入料泵的開停及進漿時間由壓濾司機判斷，當煤泥桶中液位處于低位時，停止入料，處于高位時開啟入料泵；當濾液水量明顯減少、滴點不成線時表示進漿已滿，停止入料泵進漿，壓濾機自動進入下一流程。為節約人工成本，實現壓濾機全自動控制，在煤泥桶中安裝了液位繼電器，當煤泥桶液位處于低位時自動開啟底流泵，入料泵自動停機，處于高位時底流泵自動停機，入料泵自動開啟；并在濾液水槽內安裝液位繼電器，當濾液明顯減少時，繼電器檢測到濾液水槽液位降低到一定高度時，給壓濾機傳遞停止進漿信號，壓濾機自動轉到下一個工序。

２ 壓濾機人工值守時的使用情況

２.１ 人員組織

該廠壓濾車間共計３層，１１臺設備，２臺壓濾機，配備１名壓濾司機，負責操作２臺壓濾機以及整個壓濾車間的設備巡視和衛生清理。

２.２壓濾機操作過程

壓濾司機進入車間后首先檢查１～２樓設備有無異常，然后進入３樓操作壓濾機。操作之前需要對壓濾機液壓站、濾板、各氣動球閥、濾液管等部位進行仔細檢查，然后開始操作。首先開啟濃縮底流泵，當煤泥水攪拌桶處于高液位時，底流泵控制箱的高液位指示燈亮，此時關停底流泵，將壓濾機旋鈕開關旋至自動位置，然后再按下程序啟動按鈕，整個系統將自動完成壓緊、保壓、進漿、壓榨、反吹、松開、取板、拉板的過程。但在進漿和取拉板過程需要人工參與，進漿時間的長短需要根據濾液水量來決定，當濾液水量明顯減少、滴點不成線時，表示濾餅已形成，此時可以手動停止進漿，然后轉換到自動操作以后的壓濾程序。當自動操作進行到取板卸料時，因該壓濾機無清洗濾板裝置，需要人工使用竹板清理粘在濾板上的煤泥。

２.３壓濾機無法實現無人值守的環節

（１）底流泵和壓濾入料泵需要人工開停。因煤泥水攪拌桶容積有限，在進漿時需隨時觀察底流泵控制箱的液位指示燈，當低位燈亮時開啟底流泵，高位燈亮時關閉底流泵。

（２）進漿時間需人工判斷。當濾液水量明顯減少、滴點不成線時可停止進漿。

３ 實現壓濾機無人值守需解決的問題

（１）濃縮底流泵要根據壓濾車間煤泥桶的液位實現自動開停。

（２）在壓濾機進漿過程中，由于壓濾入料泵流量大于底流泵流量，煤泥桶經常會發生“喝空”的情況，因此，壓濾入料泵應根據煤泥桶液位實現自動開停。

（３）可以根據濾液水量判斷壓濾效果，從而自動停止壓濾機進漿。目前進漿與否是由壓濾司機通過判斷濾液水管外流的水量大小來確定的，當濾液水量明顯減少、滴點不成線時濾餅已形成，此時可以停止進漿。若要實現自動停止進漿，需要將濾液水量明顯減小的信號反饋到壓濾機自動控制系統，才能實現自動停止進漿。

４ 壓濾機實現無人值守方案分析

壓濾機要實現自動控制，濃縮機底流泵和壓濾入料泵需要根據煤泥桶液位實現自動開停，控制系統要能夠根據濾液水量判斷壓濾效果，從而自動停止進漿。

４.１泵的自動開、停

（１）底流泵的自動啟停：改進現有攪拌桶的高低液位開關，將反饋到高低位指示燈的信號線直接接入底流泵控制回路，低位信號得電后底流泵自動開啟，高位信號得電后底流泵自動停機。設計原理如圖１左側所示，當煤泥桶內液位達到低位時，ＫＡ２閉合，底流泵運行；當煤泥桶內液位到達高位時，ＫＡ１閉合，ＫＡ１常閉點斷開，ＫＭ釋放，底流泵停止運行。當需要手動開停時，ＫＡ２不起作用，只能手動開泵，自動停泵。

（２）壓濾入料泵的自動啟停：使用底流泵的高低液位開關，改進現有控制回路。當液位降至

低位時，壓濾機控制面板上的暫停按鈕得電，壓濾入料泵停止進漿；當液位升至高位時，控制面板復位按鈕信號，壓濾入料泵開始進漿；按照此規律循環，直至進漿滿為止。其設計電路如圖１右側所示。

４.２濾液水量的判斷

控制系統能夠自主判斷濾液水量，然后實現自動停止進漿，壓濾機自動跳入下一個壓濾環節，實現自動控制。

４.２.１液位檢測器的制作安裝

液位檢測器由液位繼電器、檢測極針、絕緣板、固定螺栓、信號線等組成。檢測極針由高位極針、低位極針、公共極針組成。當濾液水升至高位時，高位極針檢測到此信號并傳給中間繼電器；當濾液水降至低位時，低位極針檢測到此信號并傳給時間繼電器，經延時后將此信號傳給壓濾機停止進漿按鈕，壓濾機自動進入下一環節。時間繼電器可根據濾液水保持低位時濾餅成型的最佳時間進行調整，以確保濾餅高質量成型。

４.２.２自動控制電路的設計安裝

自動控制電路由時間繼電器、中間繼電器及液位繼電器組成，根據圖３所示的設計電路進行接線。

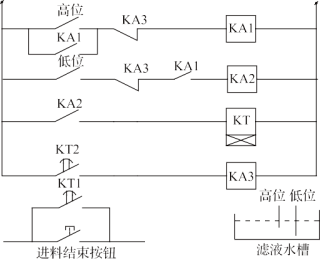

如圖３所示，將液位檢測器安裝在濾液水槽內，時間繼電器的第１組常開點ＫＴ１并到壓濾機控制柜進料結束按鈕，當程序進行到進漿環節時，水位從低升到高，當漲到高位時，高位開關閉合，ＫＡ１繼電器吸合。當進漿即將結束時，水位緩慢下降，降至低位時，低位開關閉合，ＫＡ２吸合，延時繼電器ＫＴ得電；當延時結束時，ＫＴ１、ＫＴ２閉合，進料結束按鈕短接，進漿結束，ＫＡ２失電，ＫＡ２常開點斷開，ＫＴ失電，從而進入下一個循環。時間繼電器的設定時間根據經驗設定，即當液位穩定在低位以下保持一段時間后，壓濾煤泥的成餅效果最好。有時會出現液位不穩定的情況，即當液位到達低位后，時間繼電器開始計時，濾液水出現突然增大，水位繼續上漲超過低位的情況，此時低位開關開路，ＫＡ２失電，時間繼電器不再起作用，進漿仍然繼續。



５ 自動控制使用效果

該自動控制項目自投入使用以來運轉正常，效果很好。采用的液位繼電器為進口歐姆龍品牌，可靠性很高；壓濾機能夠實現全自動控制，每班僅需在交接班時清理１次濾板即可，每班節省１個人工，達到了很好的設計效果。

---
